Установка и настройка спутниковой антенны Триколор в Новосибирске

Если вы решили выполнить монтаж Триколор самостоятельно, воспользуйтесь этой пошаговой инструкцией.

Что нужно знать перед установкой

Выбор спутника: Экспресс-АТ2 (56°) или Триколор Федеральный (75°)

В Новосибирске вещание Триколор осуществляется с двух спутников.

- Экспресс-АТ2 (56° в.д.) — основная сибирская платформа, большинство абонентов в регионе используют именно её.

- Триколор Федеральный (75° в.д.) — дополнительный луч, встречается реже.

От выбора спутника зависят азимут и угол места, поэтому сверьтесь с документацией к приставке или уточните у наших менеджеров.

Что потребуется: инструменты, оборудование, помощник

Заранее подготовьте всё необходимое, чтобы не прерывать монтаж:

- Антенный комплект (тарелка, конвертер, кронштейн, крепёж).
- Кабель (рекомендуем коаксиальный с сопротивлением 75 Ом, например RG-6).
- F-разъёмы (2 шт.) и термоусадочная трубка либо изолента + силиконовый герметик.
- Набор гаечных ключей (обычно на 8, 10, 13 мм) и отвёрток.
- Компас или приложение с компасом в телефоне.
- Напарник — настраивать антенну в одиночку крайне сложно, особенно при работе на высоте.

ШАГ 01

Выбираем место для антенны

Куда направлять: юг, азимут и угол места для города Новосибирск

Спутники Триколор находятся над экватором, поэтому антенну нужно направить в южную сторону. Для города Новосибирск ориентировочные параметры:

- Экспресс-АТ2 (56°): азимут ~139°, угол места ~22°.

- Триколор Федеральный (75°): азимут ~174°, угол места ~17°.

Угол места — это наклон тарелки относительно горизонта. Точные значения для вашего адреса можно рассчитать в спутниковых калькуляторах или доверить настройку нам.

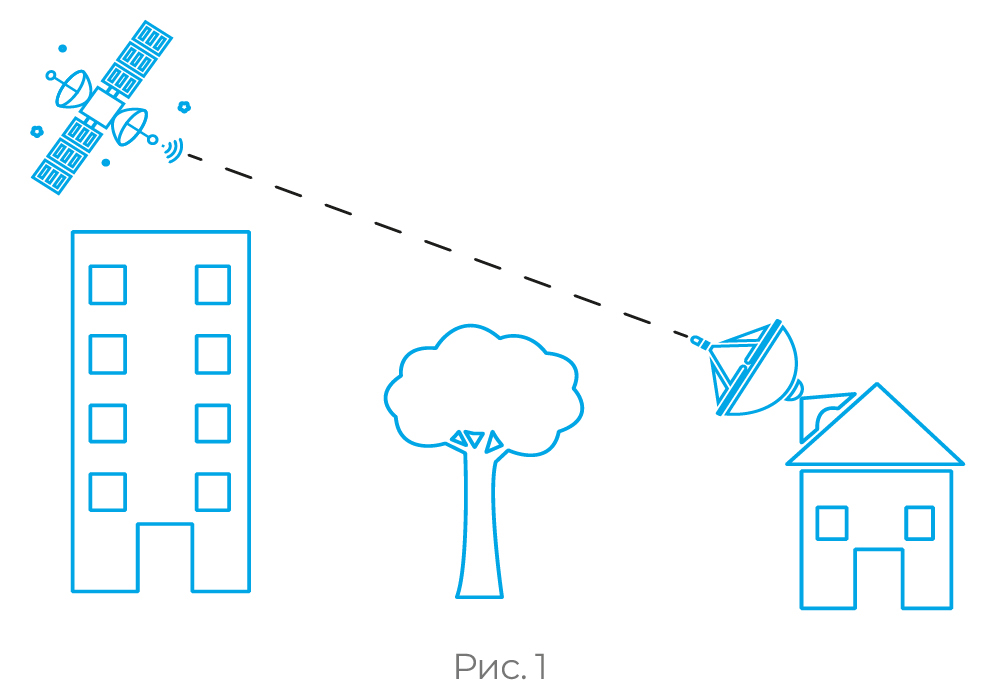

Главные помехи: деревья, стены, остекление балкона, снег

Чтобы сигнал был стабильным в любую погоду, при выборе места соблюдайте правила:

- В радиусе 30 метров перед антенной не должно быть зданий, высоких деревьев, рекламных щитов. Даже ветки с листвой могут ослабить сигнал.
- Не устанавливайте тарелку внутри застеклённого балкона или лоджии — стекло и рамы создают помехи.
- Избегайте мест под козырьками, скатами крыш, водостоками, где возможны лавинообразный сход снега и наледь.
- Высота установки — не менее 3 метров от земли, чтобы антенна не стала лёгкой добычей вандалов и не заметалась сугробами.
- Обеспечьте свободный доступ для обслуживания. Чем ближе антенна к ресиверу, тем меньше потери в кабеле. При длине более 100 метров потребуется усилитель.

Совет: В Новосибирске часты сильные ветра, поэтому крепите кронштейн только на несущие стены или капитальные конструкции, избегая утеплителя и сайдинга.

ШАГ 02

Собираем и закрепляем антенну

Порядок сборки: от кронштейна до конвертера

Собирайте конструкцию строго по инструкции к вашему комплекту. Общий алгоритм для большинства моделей:

1. Прикрепите скобу конвертеродержателя к дуге так, чтобы два отверстия были сверху. Используйте винты М6х35, зафиксируйте гайками, но не затягивайте до упора.
2. Соедините эту конструкцию с зеркалом антенны четырьмя винтами М6х16 и гайками М6. Проверьте затяжку.
3. Установите щёки скобы между щеками кронштейна, вставив распорные втулки. Зафиксируйте гайками М8. На этом же этапе вставьте хомут и закрепите его гайкой.
4.Обхватите дугу креплениями и зафиксируйте болтом М6х35. При необходимости добавьте второй болт для жёсткости. Внимание: гайки пока сильно не затягивайте — понадобится регулировка.

Крепление на стену, балкон или крышу: что надёжнее

- Стена (капитальная, кирпич/бетон) — оптимальный вариант. Используйте анкерные болты или шпильки с химическим анкером, выдерживающие ветровую нагрузку.
- Балконная плита или парапет — допустимо, если плита прочная. Обязательно оцените состояние бетона.
- Крыша — требует профессионального монтажа, чтобы не повредить кровлю и обеспечить безопасность.
- Гипсокартонные перегородки — не подходят.

ШАГ 03

Настраиваем антенну на спутник

Подключаем кабель и ресивер

1. Закрепите конвертер в держателе разъёмом вниз, чтобы внутрь не попадали осадки.
2. Подготовьте кабель: аккуратно снимите верхнюю изоляцию, оплётку и фольгу, освободив центральную жилу на длину примерно 5 мм. Накрутите F-разъём до упора (центральная жила должна выступать из разъёма на 1-2 мм).
3. Присоедините F-разъём к конвертеру, плотно затяните рукой.
4. Загерметизируйте соединение: используйте термоусадочную трубку по всей длине разъёма или два слоя изоляционной ленты + слой силиконового герметика поверх неё.

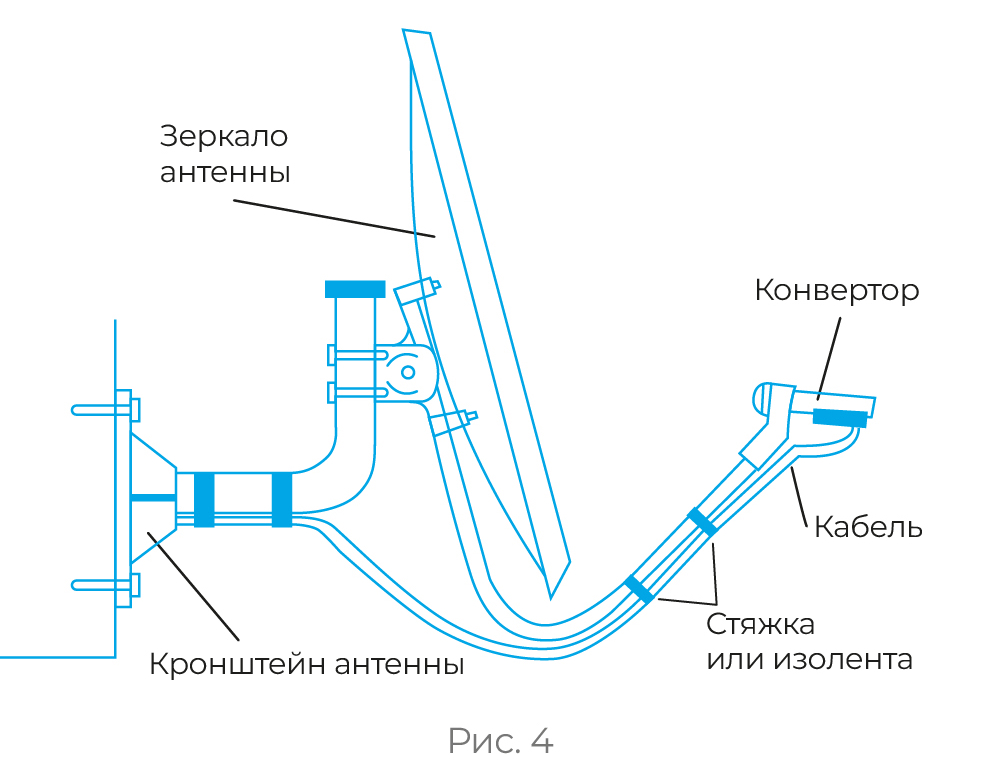

5. Прикрепите кабель к дуге и кронштейну пластиковыми стяжками, оставив запас 1 м возле антенны.

Выставляем азимут и угол места

- Поверните зеркало антенны в примерном направлении на юг (для 56°) или на юго-запад (для 75°).
- Выставьте приблизительный угол места, ориентируясь на деления на кронштейне. Если делений нет, используйте транспортир или приложение-уровнемер.
- Не затягивайте регулировочные гайки полностью, чтобы антенна могла с небольшим усилием перемещаться по вертикали и горизонтали.

Ловим сигнал: работа со шкалами силы и качества

1. Включите приставку, зайдите в «Меню» → «Настройки» → «Поиск каналов». Выберите режим поиска «Авто».
2. Откройте экран с индикаторами силы и качества сигнала (обычно отображаются в процентах).
3. Медленно, по сантиметру, поворачивайте антенну в горизонтальной плоскости, фиксируя каждое положение на 3–5 секунд. Следите за шкалами — нужно добиться максимального заполнения.
4. Как только нашли максимум по горизонтали, зафиксируйте её и аналогично настройте вертикальный угол.
5. Ориентируйтесь на минимальные значения для вашей модели приставки (мы подготовили таблицу на нашем сайте). Например, для многих GS‑моделей сила >70%, качество >50%.
6. Если шкалы не заполняются или скачут — проверьте надёжность F‑разъёмов и отсутствие заломов кабеля.

Типичные ошибки при настройке в Сибири

- Наледь и снежный налип на тарелке — резко снижают сигнал вплоть до нуля. Перед настройкой очистите поверхность мягкой щёткой.
- Туман и плотные облака — могут помешать точной настройке, лучше дождаться ясной погоды.
- Ошибка с выбором спутника — если в меню приставки выбран не тот транспондер (например, для 75° вместо 56°), сигнал не появится никогда.
- Перетянутые гайки — приводит к деформации зеркала и ухудшению приёма. Всё должно быть затянуто «от руки плюс четверть оборота».
